一、概述
低压干式串联电抗器的作用是与电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。对5次谐波通常电抗率为5-7%，对3次谐波通常电抗率为12~14%。串联电抗器与电容器组串联组成无功补偿装置，其作用有：
1、限制电容器对系统谐波的放大作用；
2、降低电容器组的合闸涌流，保护电容器；
3、降低母线上该次谐波电压值，提高供电质量；
4、抑制高次谐波电流流入电容器组，保护电容器；
5、减少正常电容器组向故障电容器组的放电电流值，保护电容器；
6、减少电容器组断路器分闸电弧的操作过电压幅值。

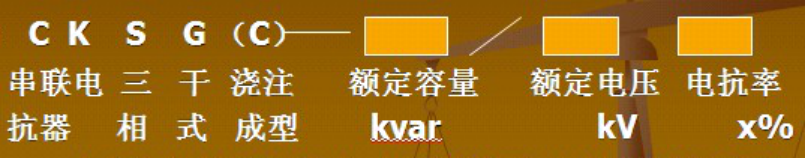

二、型号说明

三、结构特点

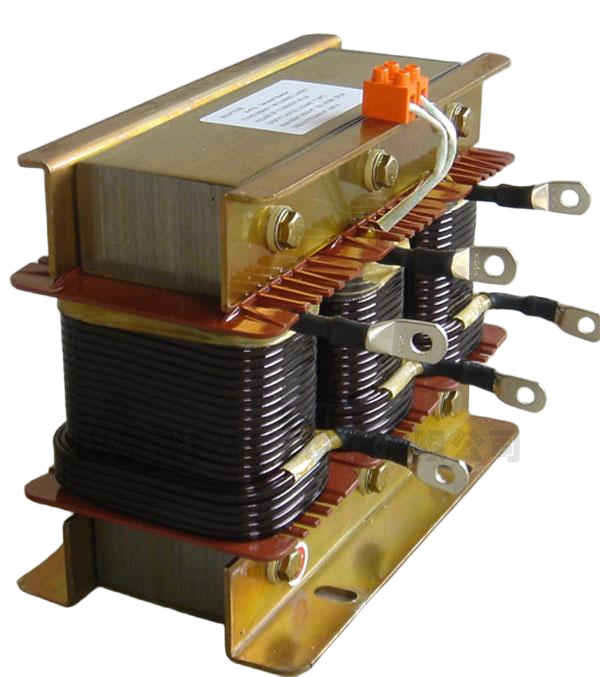

1、该电抗器分为三相和单相两种，均为铁心干式。
2、铁芯采用低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3、线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有较佳的美感且有较好的散热性能。
4、电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有高的耐热等级，可确保电抗器在高温下亦能地无噪音地运行。
5、电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6、外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7、该电抗器与同类产品相比具有体积小、重量轻、外观美等优点。
四、工作环境
1、海拔高度不超过2000米。
2、运行环境温度-25℃～+45℃，相对湿度不超过90%。
3、周围无有害气体，无易燃易爆物品。
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
五、性能参数
1、可用于400V、660V系统。
2、电抗率的种类：1%、6%、12%
3、额定绝缘水平3kV/min。
4、电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5、电抗器噪声不大于45dB
6、电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7、电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8、三相电抗器的任意两相电抗值之差不大于±3%。
9、耐温等级H级（180℃）以上。

无功补偿柜电抗器
