一、产品简介
本装置采用复合开关或无触点可控硅投切电容器，是一种比较先进和可靠的新型补
偿装置,产品响应速度快、无涌流、无火花，不产生谐波、功耗低等诸多优点。
产品总体性能高于：GB/T15576-2014版《低压无功功率补偿装置》技术标准，
在同行中率先通过国家强制CCC认证产品。
二、产品特点
1、老式和新式补偿装置优缺点见：《新式、老式无功补偿设备性能比较表》
2、投切速度快：≤20ms。
3、电容器投切程序支持等容／编码及模糊控制。
4、装置中的电抗器损耗、噪音、温升、线性度高于同类产品，装置配4.5-7%电抗
率电抗器，抑制5次以上的谐波，装置配12-14%电抗率电抗器，抑制3次以上的谐波。
5、自动化程度高：具有手动和自动，R485接口。
6、人机对话，参数设置内容直观。
7、时时显示：有功、无功、电压、电流、功率因数、电流电压的谐波畸变率。
8、完善的保护功能：具有过压、欠压、过流、过热、谐波等保护功能。
9、放电时间短：装置配置电容器专用快速放电器，3秒钟之内放电至50V以下。
新式、老式无功补偿设备性能比较表
|
老式补偿设备 |
新式补偿设备 |
|
|
电 容 器 切 换 装 置 |
机械触点（MSC) |
无触点（TSC ) |
|
有火花 |
无火花 |
|
|
有过电流、过电压、污染电源 |
无过电压、过电流、不污染电源 |
|
|
触点易烧蚀，寿命短 |
无触点，不存在触点烧蚀，寿命长 |
|
|
动作时间长（几分钟） |
动作时间短（20ms ) |
|
|
不能补偿变动负荷、冲击性负荷 |
特别适合变动负荷、冲击负荷 |
|
|
不能实时跟踪负载变化进 |
能实时跟踪负载变化进行补偿， |
|
|
行补偿，不能分相补偿 |
能分相补偿，消除三相不平衡 |
|
|
补偿 |
一般不能补偿到接近1 |
补偿后无功波动很小，功率因数 接近1,电压稳定在国际范围内 |
|
效果 |
电容器切除后再次投入时需放电几分钟，这 |
重复投切电容器不需放电，无功始终受控对 |
|
期间补偿不起作用，无功失控 |
变化负荷，冲击负荷及闪变负荷能完全补偿 |
|
|
投切 |
手动，半自动或自动（最新式）需人职守 |
全自动，无需职守 |
|
方式 |
循环投切速度慢，控制系统复杂，易出故障 |
一次性投切，速度快，控制简单，故障率低 |
|
控制 |
继电器或微机控制（最新型），不便于将补偿 |
微机控制，便于将补偿信息远传，便于与上位计算机 |
|
方式 |
工作状态远距离传输，不便于全系统自动化 |
交换信息、整个供电系统计算机管理 |
|
环境 要求 |
对环境要求高，怕灰尘、潮湿、高原适应性差 |
对环境要求较低，耐灰尘、潮湿能力强 |
|
安全 性能 |
安全性能差，易发生爆炸起火 等事故，容易引起人身事故 |
安全可靠性好，不会起火爆炸，人身安全性好 |
|
发展 前景 |
属逐步淘汰产品 |
属新型替代产品，前途广阔 |
|
适应 性 |
适应性差，不能随负荷情 况或用户要求改变性能 |
适应性强，改变软件即可随负荷情况不同改变性能， 例如投切速度、补偿精度、延迟时间、连接方式、辅 助功能等到 |

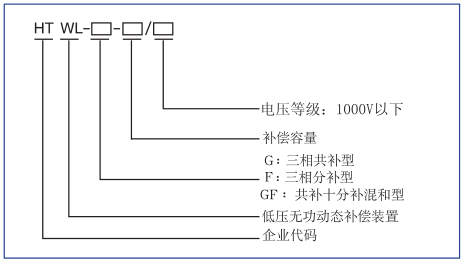

三、型号说明

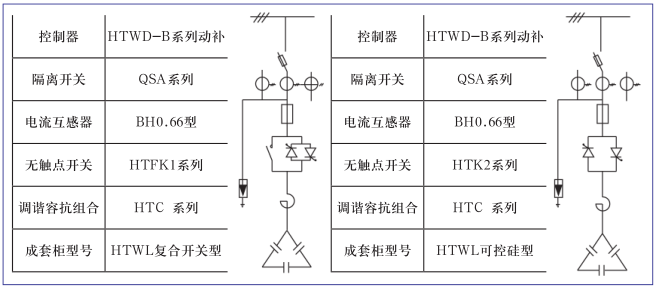

四、一次接线方案图
五、工作条件
1、配电系统：AC.1000V以下，50Hz或60Hz；
2、环境温度：-25℃～+50℃；
3、相对湿度：<90％(25℃).；
4、海拔高度：2000m，2000m以上采用高原型；
5、安装方式：无剧烈的机械振动无腐蚀性气体和蒸汽，无导电性和爆炸性尘埃的户内或户外。
六、技术参数
1、工作电压：.AC.1000V以下，50Hz或60Hz；
2、补偿容量：
■.补偿柜：90～480Kvar；
■.补偿箱：≤120Kvar；
3、补偿级数：1～24；
4、响应时间：20ms～30s可调；
5、测量数据：
■.电压：100～1000V；电流：0～6000A；功率因数：滞后0.200～超前0.200；
控制器 HTWD-B系列动补
隔离开关 QSA系列
电流互感器 BH0.66型
无触点开关 HTFK1系列
调谐容抗组合 HTC 系列
成套柜型号 HTWL复合开关型
控制器 HTWD-B系列动补
隔离开关 QSA系列
电流互感器 BH0.66型
无触点开关 HTK2系列
调谐容抗组合 HTC 系列
成套柜型号 HTWL可控硅型
一次接线方案图
七、选型表
HTWL-G三相共补型
HTWL-F三相分补型
■.显示：有功功率：0～6553kw：无功功率：0—6553Kvar；
谐波电压总畸变率：0.0～100.00％；谐波电流总畸变率：0.0～100.00％.。
6、参数设置：
■.电流变比：01～1200(比率值)；
■.投切时间：20ms～30s；
■.目标功率因数设置：滞后0.80～超前0.80；
■.谐波保护：Hv：0.0％～50.0％，Hi：0.0％～100.0％；
■.ID号设置：001～255；
■.电容设置：0～999kvar。
HTWL-G三相共补型
|
名称 |
型号 |
外形尺寸 |
备注 |
|
低压无功动态补偿装置 |
HTWL-G |
600x600x2200 |
柜宽和深可根据现场实际需要制作 |
|
低压无功动态补偿装置 |
HTWL- G/1 |
600x600x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G/1 |
800x600x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G |
800x600x2200 |
|
|
低压无功动态补偿装置 |
HTWL-G/210 |
800x600x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G /240 |
1000 x |
|
|
低压无功动态补偿装置 |
HTWL- G /2 |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
HTWL-G |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
HTWL-G |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G /3 |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G/400 |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
HTWL- G /480 |
1200 |
HTWL-F三相分补型
|
名称 |
型号 |
外形尺寸 |
备注 |
|
低压无功动态补偿装置 |
F/90 |
800x600x2200 |
|
|
低压无功动态补偿装置 |
F |
800x600x2200 |
|
|
低压无功动态补偿装置 |
F/15( |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
F |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
F |
1000x800x2200 |
柜宽和深可根据现场 实际需要制作 |
|
低压无功动态补偿装置 |
F/24( |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
FF |
1000x800x2200 |
|
|
低压无功动态补偿装置 |
F/30C |
2x (1000x800x2200) |
|
|
低压无功动态补偿装置 |
F/330 |
2 x (1000x800x2200) |
|
|
低压无功动态补偿装置 |
F » |
2x (1000x800x2200) |
|
|
低压无功动态补偿装置 |
F i |
2x (1000x800x2200) |
九、订货须知
1、负荷运行特性：如：三相负载变化情况、谐波含量情况；
2、补偿容量，其中有多少负荷是稳定的，多少负荷是变化的；
3、柜型要求及尺寸：GGlA、XGN、KYN等。
