一、主要用途与适用范围
随着各种变流装置、变频器、电弧炉及其它非线性电气设备大量使用其谐波电流往往
超过国家相关标准的允许数值，严重影响电网的电能质量。
HTWH-L型高压滤波成套装置为“无源型”滤波装置，即有滤波电抗器和高压滤波
电容器适当组合，精确调谐后使滤波支路对各高次谐波形成低阻抗通道，使相应的谐波电
流大部分流入滤波器，以达到滤除谐波电流，使公共接入点谐波电压畸变率减小的目的。
除此之外，还提供无功补偿，提高功率因数的作用。
本装置主要安装在6kV、10kV、35kV母线侧，适用于电力系统、冶金、钢铁、铝
厂、石油、化工、电气化铁路、造纸、造船等谐波电流大的场所。
二、工作条件
1、海拔高度：≤1000m；
2、环境温度：-25℃～45℃；
3、相对湿度：≤90％(20℃)；
4、安装地点无剧烈的机械振动，无腐蚀性气体和蒸汽，无导电性和爆炸性尘埃。

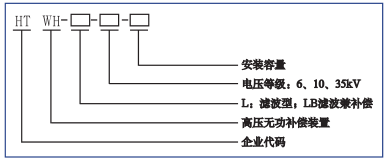

三、型号及含义
四、主要技术参数
1、额定电压：6kV、10kV、35kV;
2、工作频率：50Hz；
3、额定容量：50kvar～30000kvar；
4、调谐频率：3次、5次、7次、11次、13次及以上;
5、工作方式：连续工作，自动／手动。
五、产品特点
1、滤波电容器由多台容器单元组成，单台滤波电容器采用单相结构以便分相调谐。滤波电容器采用全膜复合介质，具有体积
小，损耗小，运行温度低等特点；
2、滤波电抗器采用单相干式空心结构，电感值±5％连续可调，电抗器可采用“一”字形水平安装；
3、滤波成套装置的结构形式灵活，可采用柜式或构架式，采用构架式结构时，整套装置用围栏隔离；
4、滤波装置设计为人工和自动两种控制方式，使操作简便安全；
5、采用微机综合自动保护装置，实时跟踪系统变化，使设备安全可靠运行；
6、根据用户系统要求，有效滤除电网高次谐波、补偿无功功率、改善电压质量。
六、订货须知
1、电力系统图；
2、谐波测试考核点(PCC)点；
3、PCC点母线的最大、最小短路容量；
4、主变的容量、额定一次、二次电压及阻抗电压百分比；
5、主变至各负荷的连线类型及长度(计算线路阻抗用)；
6、若原来有电容器则需提供：安装位置、容量、额定电压、接法、电抗率等；
7、PCC点协议用电量挤占供电系统安装容量比例(若直接提供允许诸如PCC点谐波电流限值)；
8、背景谐波(也可由我方到现场测试)；
9、谐波电流发生量：如果项目已投产，可由我公司派人至现场直接测试；如果未投产，可提供所有产生谐波电流设备的详细参
数，如整流脉动数，功率整流类型，是可控硅整流或是二极管整流等，也可以由设备厂直接提供谐波电流发生量；
10、无功需求或提供每月的功率平均值、无功功率平均值及要求补偿后的功率因数；
11、选型时优先考虑需方提供的数据，并可根据实际情况进行优化，如有特殊要求，可由供需双方另行商定。
七、型号尺寸参考高压流动
