一、静止型无功发生器（SVG）产品概述
SVG是由：检测模块、控制运算模块及补偿输出模块组成。由外部CT检测系统的电流信息，然后经由控制芯片分析出当前
的电流信息、如PF、S、Q等；然后由控制器给出补偿的驱动信号，最后由静止型电子逆变电路组成的逆变回路发出补偿电流。
SVG静止无功发生器采用可关断静止型电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电
路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目
的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。

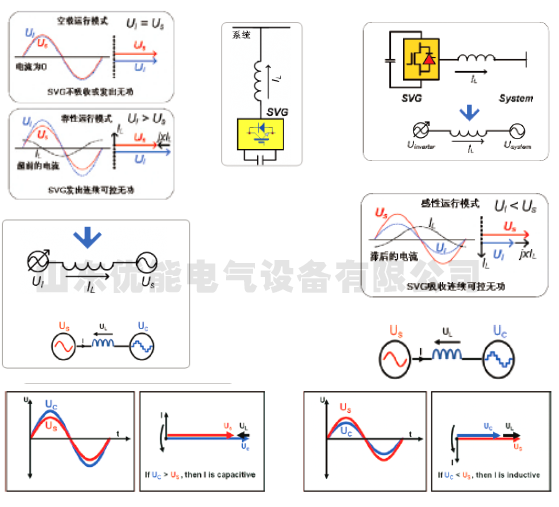

二、产品原理
SVG的基本原理是利用可关断、大功率、高频率电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网
上，实时调节桥式电路交流侧输出电压的幅值和相位，或直接控制其交流侧电流，使桥式电路吸收或者发出满足要求的无功电
流，实现动态无功补偿、电压动态控制的目的。
SVG.静止无功发生器以三相大功率电压型逆变器为核心，其输出电压通过连接变压器接入系统，与系统侧电压保持同频、同
相，通过调节其输出电压幅值与系统电压幅值的关系来确定输出功率的性质与容量，当其幅值大于系统侧电压幅值时输出容性无功，小于系统侧电压幅值时输出感性无功。
四、技术优点对比
相较于传统的电容器补偿装置相比，SVG主要功能对比如下。
|
对比项目 |
传统LC回路 |
YN系列STATCOM |
|
稳定性 |
由LC组成补偿回路，容易同系统发生谐振 |
没有谐振，并能抑制部分谐波 |
|
寿命 |
实际使用寿命通常不超过3年，经常出现1年一换或者 3月一换，甚至投切上即跳闸的现象 |
寿命可达15年 |
|
快速响应时间 |
由于为有级投切，所以没有快速响应时间 |
小于1〇〇us |
|
响应时间 |
20ms以上 |
小于5 ms |
|
运行范围 |
-般为0~1,(TCR可达-1~1),切换时间较慢 |
连续任意调节 |
|
容量稳定性 |
电容器容量一般每年下降，建议运行时间不超过4年； |
容量稳定，长期使用 |
|
调节平滑性 |
有级调节，一般切换容量为20-60kvar |
功率因数稳定在0.98以上 |
|
谐波含量 |
较大 |
没有谐波，并能抑制一定的谐波 |
|
稳定电压 |
过补或者欠补或造成系统电压的过压或者欠压 |
不存在过补和欠补现象 |
|
容量充足性 |
在系统电压较低的时候，也是系统最需要无功补偿的时 候，但此时由于系统电压较低，LC补偿回路补偿容量 会下降，难以给予足够的补偿容量。 |
可以完全实现额定的补偿容量 |
五、主要功能特点
■.补偿效率高：功率因数达到0.98；.
■.抑制谐波：动态抑制特定次（3，5，7，11次）电流谐波；
■.能防闪变：可以瞬间提供一定有功功率，补偿电网电压跌落和闪变；
■.无人值守：自动化程度高，不需要人员操作；
■.人机界面：中文图形液晶显示，人机界面清晰友好；
■.快速响应：响应时间为10ms。
■.高可靠性：过电流、过电压、欠电压、IGBT死区保护以及IGBT综合保护等多种保护功能；
■.方便扩容：可多台SVG并柜并联运行；
■.操作简单：人机对话功能
■.结构简单：模块化安装结构
■.高性价比：可以与普通的电容器补偿进行混合补偿，范围更广，性价比更高。
六、技术规格
|
SVG技术规格 |
|
|
电气接线 |
三相三线，三四相线，单相 |
|
支持电压等级 |
380V/690V/1000V/6KV/10KV |
|
输入电压范围（V) |
-30%〇〜+3〇％〇 |
|
输入频率范围（Hz) |
50/60HZ +/-5% |
|
尺寸（mm,宽x深x高） |
(8〇〇*8〇〇*22〇〇)*2;壁挂式或更小尺寸可定制 |
|
多机并联 |
不限（一台主控） |
|
进线方式 |
上进线/后进线 |
|
噪声（dB) |
<58 |
|
冷却方式 |
智能风冷 |
|
运行温度 |
-5°C ~+45°C |
|
储存温度 |
-4〇°C -+7〇°C |
|
户内空气相对湿度 |
矣95% (无凝露） |
|
海拔高度 |
15〇〇m,15〇〇〜4〇〇〇m之间，根据国际GB/T3859.2每增加1〇〇m，功 率降低1% |
|
防护等级 |
基本配置Idiv2〇,其余IP等级可定制 |
|
MTBF(平均无故障时间） |
& 1〇万小时 |
|
CT接线方式 |
负载侧 |
|
电流互感连接 |
特制电流互感器TA |
|
特定谐波次数补偿 |
2 ~ 5〇次任意选择，在液晶监控及后台软件监控均可实现 |
|
开关频率 |
平均〉=1〇KHz |
|
控制方法 |
快速傅立叶变换FFT和瞬时无功 |
|
拓扑结构 |
三电平逆变 |
|
整机效率 |
& 97% |
|
响应时间 |
矣5ms |
|
补偿三相不平衡负载 |
有 |
|
过载保护 |
有，自动限流在1〇〇％额定输出 |
|
人机界面 |
7英寸LCD触摸屏 |
|
通讯协议 |
RS485;Modbus/电总协议；干接点 |
|
故障记录 |
|
七、应用领域
电弧炉、轧机、提升机、对焊机、点电焊机、密炼机、港口等冲击性负荷。
八、选型
第一种是该产品响应速度快，具备连续补偿和动态跟踪补偿能力，谐波滤除率高，补偿范围广，与无源滤波产品相比不会发
生谐振，同时还能有效抑制电网本身的谐振。...
第二种混合型静止型无功发生器，是将静止型无功发生器与LC.无源滤波器或容性无功补偿设备（TSC.等）并联应用，提高
设备性价比的一种有源滤波、无功补偿综合治理装置。
针对特定负荷，首先做参数设计或现场谐波测试，然后根据需要达到的补偿效果，确定需要的谐波补偿方式和补偿容量。采
用YN-SVG装置时，可以实现局部负载补偿，部分负载补偿和总负载补偿，已达到补偿效果和投资的优化设计。本公司可以为用户提供优化方案设计。
|

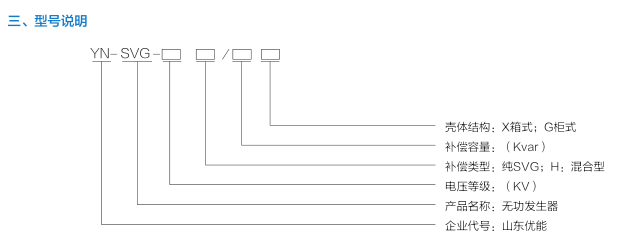

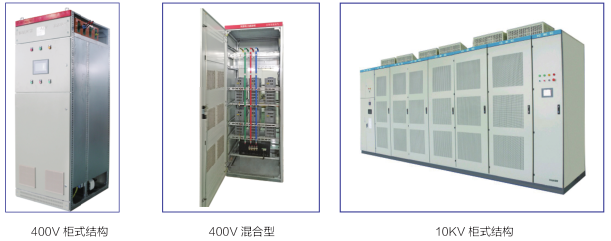

型号 |
额定电压（V) |
额定容量（Kvar) |
外形尺寸（W*D*H) |
备注 |
|
YNSVG-380/200 |
380 |
100±100 |
800*600*2200 |
(1) 电网频率：50/60HZ (2) 外观：立式 (3) 进线方式：顶部或者 底部 (4) 滤波范围：2〜13全 部或者指定次数 (5) 可与任何感性/容性 负载或容性补偿装置并联 使用，任何2种同型号的 装置可并联运行，满足用 户的额定电流 |
|
YNSVG-380/300 |
150±150 |
2*( 800*600*2200) |
||
|
YNSVG-380/400 |
200±200 |
|||
|
YNSVG-380/600 |
300±300 |
|||
|
YNSVG-660/200 |
690 |
100±100 |
1000*800*2200 |
|
|
YNSVG-660/400 |
200±200 |
2*( 1000*800*2200) |
||
|
YNSVG-660/600 |
300±300 |
3*( 1000*800*2200) |
||
|
YNSVG-660/800 |
400±400 |
3*( 1000*800*2200) |
||
|
YNSVG-1140/400 |
1140 |
200±200 |
2*( 1000*800*2200) |
|
|
YNSVG-1140/800 |
400±400 |
3*( 1000*800*2200) |
||
|
YNSVG-1140/1200 |
600±600 |
4*( 1000*800*2200) |
||
|
YNSVG-1140/1600 |
800±800 |
5*( 1000*800*2200) |
||
|
YNSVG-10/1Mvar |
10 |
10Mvar |
3800*1400*2400 |
(1) 、铁芯电抗器； (2) 、纯SVG，补偿范 围正负，能吸收无功，也 能发送无功； (3) 、补偿范围广，性价 比低。 |
|
YNSVG-10/1.5Mvar |
1. 5Mvar |
|||
|
YNSVG-10/2Mvar |
2Mvar |
|||
|
YNSVG-10/2.5Mvar |
2.5Mvar |
|||
|
YNSVG-10/3Mvar |
3Mvar |
|||
|
YNSVG-10/4Mvar |
4Mvar |
|||
|
YNSVG-10/5Mvar |
5Mvar |
|||
|
YNSVG-10/6Mvar |
3±3Mvar |
(2400*1400*2400)+ (3000*1400*2400) |
(1) 、空芯电抗器； (2) 、混合型SVG，补 偿范围0到最大值，进行 无极补偿 (3) 、高性价比 |
|
|
YNSVG-10/7Mvar |
3.5±3 5Mvar |
(2800*1400*2400) +4900*1400*2400 |
||
|
YNSVG-10/8Mvar |
4±4Mvar |
|||
|
YNSVG-10/9Mvar |
4.5±4 5Mvar |
(2800*1400*2400)+ ( 5100*1400*2400) |
||
|
YNSVG-10/10Mvar |
5±5Mvar |
