一、产品概述
目前，电力电子设备的应用日趋普遍，所有这些非线性用电设备所产生的谐波，它可以导
致电能浪费、降低系统容量、加速设备老化、降低生产率、配电系统本身或连接在该系统上的
其他设备发生故障。
目前，谐波治理的方式主要包括有源电力滤波、无源电力滤波等。
在谐波严重的场合，调谐式滤波电容器是对谐波的解决方案之一。我公司开发的HTX系
列抗谐型智能电力电容器系列产品，采用微电子软硬件技术、微型传感器技术、微型网络技术
和电器制造技术等最新技术成果，将其智能化，实现低压无功补偿功能和使其能够可靠工作、
使其方便的零投切、保护、测量、信号、联机等系列功能，是低压无功自动补偿滤波技术的重
大突破，主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无
放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7％电抗器的产品使用于主要谐
波为5次的电气环境，串接14％电抗器的产品使用于主要谐波为3次的电气环境。
产品主要适用于化工、建材、造纸、纺织、煤炭、电力、电信、铝业、船运港口、烟草、
酿酒、汽车制造、精密电子、精密机械等工业领域。
二、产品工作原理

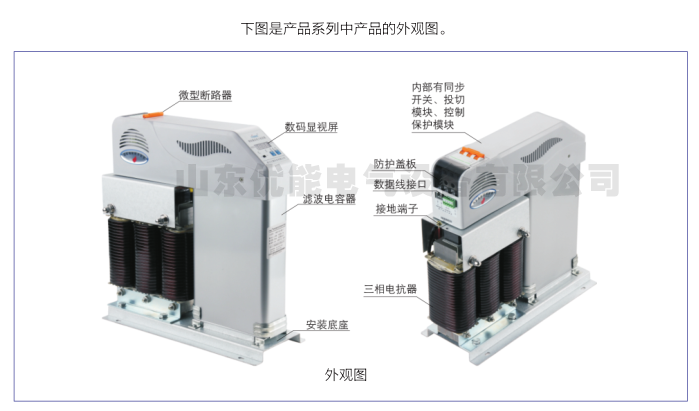

产品由智能组件，零投切开关，电流取样，温度取样，干式串联电抗器和低压滤波电力电容器等元部件组成。

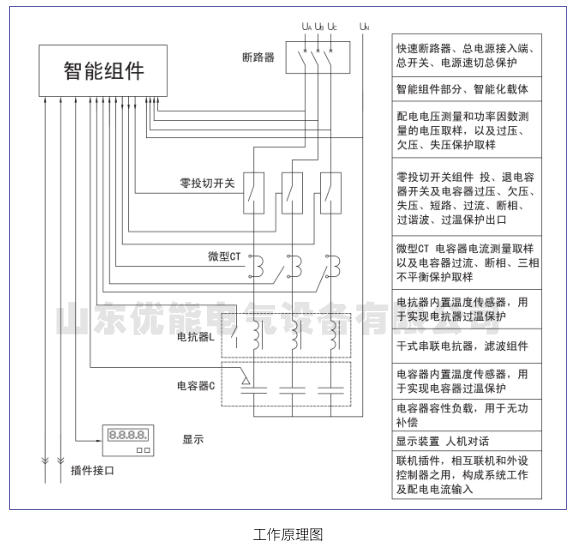

下图是产品系列中分相补偿方式产品的工作原理框图。
三、产品主要功能与特点
1、产品主要有以下几种功能
■.抑制谐波功能：有效抑制高次谐波和涌流。
■.同步投切功能：响应时间快，可实现动态跟踪，并准确在电流电压为零时投切，受谐波影响小。
■.分相补偿功能：使三相无功不平衡得到良好补偿。
■.测量功能：配电电压、电流、无功功率、功率因数测量、CT相位与变比自动测量、校正。
■.保护功能：过流、过压、欠压、过温、断相、三相不平衡保护，当电容器温度超过65度，整机退运，提高使用寿命。
■.信号功能：电容器的投切状态，过欠补状态、过欠压状态信号；保护动作类型、自诊断故障类型信号。

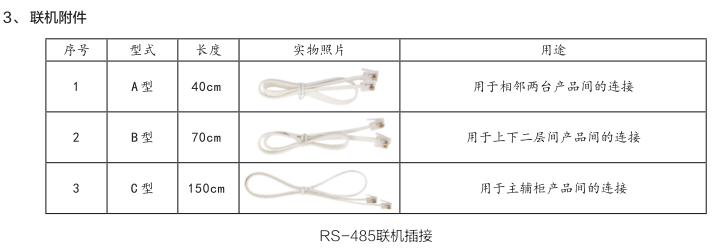

■.通信功能：电容器和控制器之间采用RS-485通信联结，便于采样数据上传及与外设监控终端进行信息交换，构
.....成系统工作。
■.智能网络控制：可自动检测及跟踪系统无功的变化，自动投切电容器组。
■.故障自诊断功能，电容器智能控制元件能对本体各相运行参数进行自诊断，一旦出现自检故障，整机快速响应，
.....退出运行。
2、 产品的主要特点
■.采用高品质工业型低压滤波电力电容器，安全性高；
■.采用同步开关技术，技术先进，性能稳定可靠；
■.采用闭环电路，磁路不饱和，无能源消耗，无电磁辐射；
■.采用特殊技术与工艺，能有效抑制高次谐波和涌流，抑制3～13次以上谐波效果明显；
■.模块化结构，组合灵活，扩容方便，安装简单，便于维护；
■.智能网络，485通讯接口可以接入后台计算机，进行配电综合管理；
■.采用分散控制模式，100万次无故障投切，高可靠性；
■.界面中文显示，操作简单，维护方便，利于现场故障查找；
■.内加SH防暴器及温控装置，提高严重谐波场合下运行可靠度；
■.节能效果显著，有效提高功率因数，降低电能消耗，改善电能质量。
四、产品在成套柜中的应用

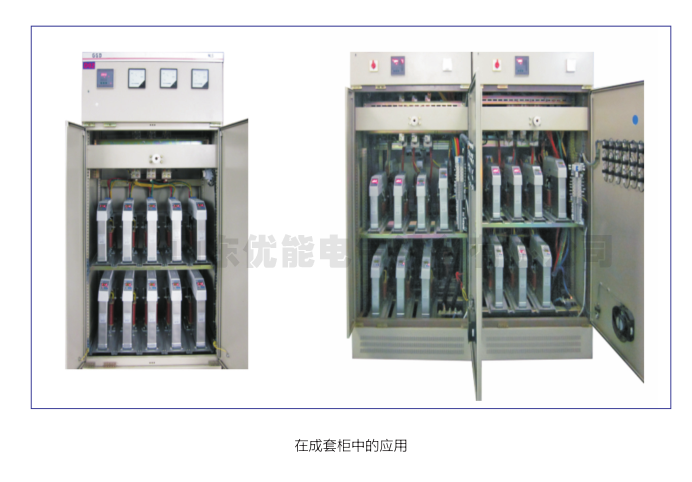

1、低压成套柜中的应用

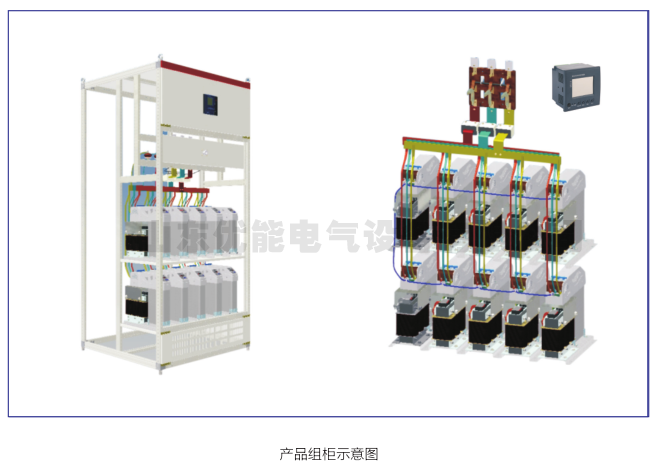

产品在柜体中积木式组装，如下图所示，具有电容器零投切等优异功能以及结构简洁、同样柜体可装更多电容量、生产简易、容量可调整性好、运行维护方便等特点。
五、产品型号

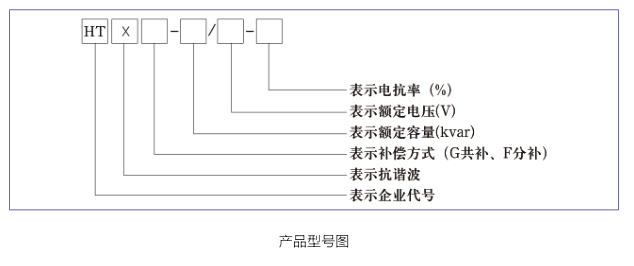

1、抗谐型低压智能电力电容器产品型号如下图，表明产品种类
示例一：HTXG-40／480-7，表示三相共补抗谐波智能电力电容器，容量为40kvar，电容额定电压为480V，内部串7％电抗器。
示例二：HTXF-20／280-7，表示分相补偿抗谐波智能电力电容器，容量为20kvar，电容器额定电压为280V，内部串7％
电抗器。
额定电压一般三相补偿方式取480V或525V，分相补偿方式取280V或300V，可靠性较高。

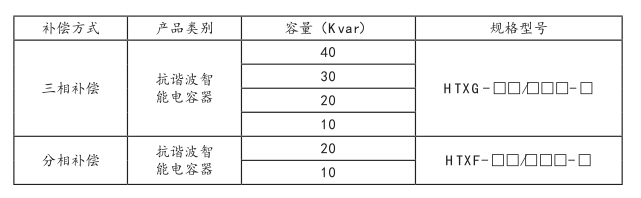

2、 产品型号表
■.常用型号表(三相480V或525V；分相280V或300V：串7％或14％电抗器)
六、产品的技术指标
1、 环境条件
■.环境温度：-40～40℃
■.相对湿度：40℃，20～90%
■.海拔高度：≤2000m
2、电源条件
■.额定电压：～220V/380V
■.电压偏差：±20%
■.工频频率：48.5～51.5Hz
■.功率消耗：＜0.5W（切除电容器时）
3、 电气安全
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准
DL／T842—2003《压低并联电容器装置使用条件》中对应条款要求。
4、 测量误差
■..电压：≤0.5％(在80～120％额定电压范围内)
补偿方式 产品类别 容量（Kvar） 规格型号
三相补偿
抗谐波智
能电容器
40
H TXG -□□/□□□-□
30
20
10
分相补偿
抗谐波智
能电容器
20
H TXF-□□/□□□-□
10
产品型号图
www.sdyndq.cn
16
■.电流：≤1％
■.温度：±1℃
5、 保护误差
■.电压：≤0.5％(在80～120％额定电压范围内)
■.电流：≤1％
■.温度：±1℃
6、无功补偿参数
■.电容器投切间隔：＞10S
■.无功容量：单台≤40kvar(三相)、≤20kvar(分相)；
■.联机：≤32台
7、 可靠性参数
■.控制准确率：100％
■.控制容许次数：100万次
■.电容器容量运行时间衰减率：≤1%／年
■.电容器容量投切衰减率：≤0.1%／万次
■.年故障率：≤0.1%
8、 机械参数及安装
■.重量：35kg（40kvar）

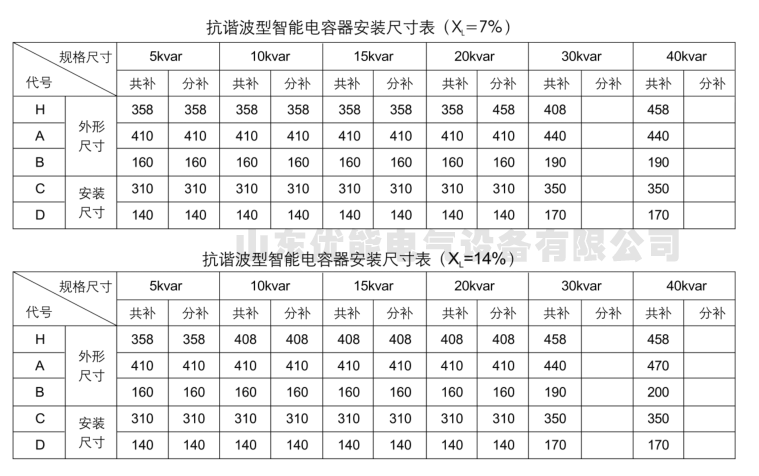

■.固定安装尺寸见图
■.注：规格不同产品的质量不同，外形尺寸、固定孔间距、固定孔尺寸相同。
七、普通产品设计应用方案
1、 产品电气符号

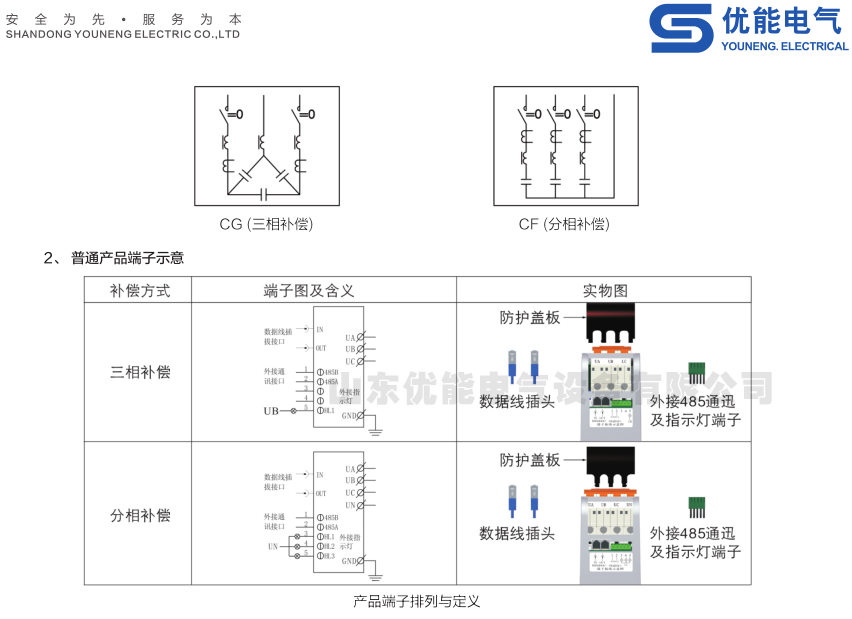

根据GB5465.1、GB5465.2和GB5094、GB7159确定HTX系抗谐型低压智能电力电容器在一次系统图中的图形符号如下图所示，文字符号为“CG”和“CF”。
4、柜体内典型电气连接原理图

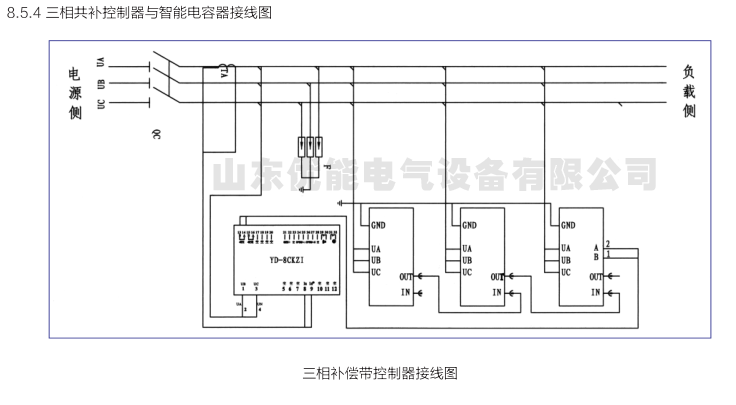

■.抗谐波电容器在电气柜内连接方式（三相补偿带HTX-8CKZI智能低压无功控制器）
5、 产品常用配置表
■.混合补偿在成套柜中的应用方案
对于无功功率中补偿方式、补偿容量一般选为变压器的30%～40%混合补偿，分相补偿一般占总容量的10%～30%不等，
三相平衡则不需要配分相补偿。
■.容量大于400kvar电容器需装散热通风装置。
■.其他应用方案，请电话联系，我们设计工程师竭诚为您提供最优方案。

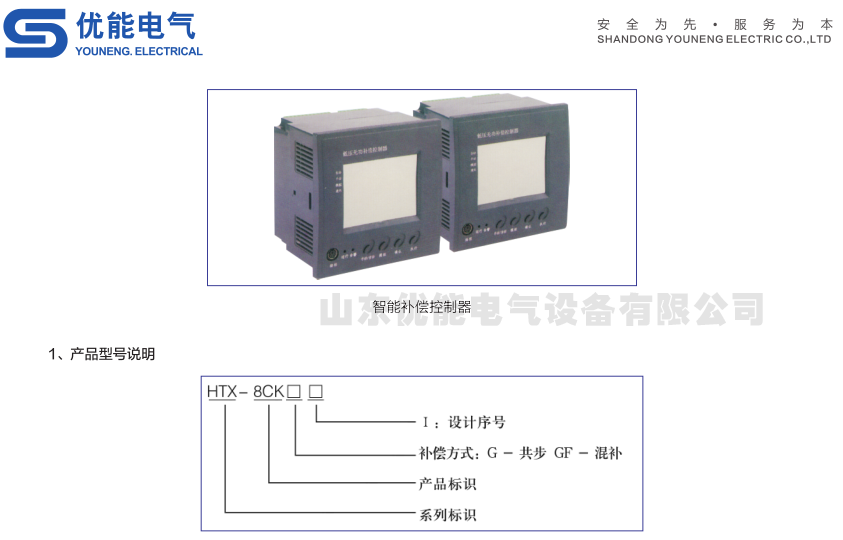

八、HTX-8CK系列智能低压无功控制器
HTX-8CK系列无功补偿控制器是根据国家相关技术标准、规程和用户的实际要求，采用专用的电力参数采集芯片和32位
ARM处理器设计开发的新一代低压无功补偿控制器。产品外形美观大方，安装使用方便。通过数码管显示和按键实现人机对话。
通过485通讯与HTX系列智能集成电力电容器连接。控制物理量为电压、电流、功率因素和无功功率复合型。采用新型的无功趋
势潮流判断算法，特别适用于功率因数变动大的场合。动作次数少，控制精度高。
2、功能特点
■.通过交流采样得到电压、电流、功率、功率因数等数据，并计算出无功缺额。可采集各相电压、电流2到19次谐波含量计
算出总的电压和电流的谐波畸变率。
■.动态显示配电的各个参数值，参数设置简单快捷，设置的参数断电不丢失。
■.自动检测智能电容器数量及容量等信息，并按电网无功参数控制智能电容器投切。
■.具有过压、欠压、欠流、过温、电压电流谐波保护，当电网参数超过各设定限制时，控制器快速切除已投入的电容器，并
闭锁输出，保护电容器安全运行，延长其使用寿命。
■.采用电压、电流，功率因数，无功等综合计算，电压回差参与控制判断，使补偿更精确，防止投切振荡。
■.在动作延时时间内多点采样上述判据值，根据各点的值来进行无功趋势潮流判断，避免了常规控制器的动作点单点采样所
造成的判断失常，在功率因数变动大的场合，可以准确判断所需补偿的无功功率及补偿方向(投或是切)。
■.具有手动/自动切换功能。置自动时，根据电压、负荷、功率因数和无功缺额综合因素控制电容器的投入或切除；置手动
时，能手动操作电容器的投入或切除，便于出厂调试及快速投切电容。在手动或自动状态下均可实现模拟投切。
■.投切原则：相同容量的电容器按动作次数投切，动作次数最少的先动作，不同容量的电容器按无功缺额动作.
3、 使用环境
■.相对湿度：20％～90％；
■.环境温度：—25～70℃；
■.海拔高度：≤2000m；
■.无易燃的介质存在，无导电尘埃及腐蚀性气体存在。
4、技术参数
1).测量精度：
■.电..压：..≤±0.5％(在80％～120％额定电压范围内)；.
■.电..流：..≤±1.0％(在50％～100％额定电流范围内)；
■.功率因数：≤±1.5％..
■.无功功率：≤±2％
■.温..度：≤1℃
■.电源条件：
工作电压：220VAC
电压偏差：±20％
.....额定频率：50Hz±5％
.....功率消耗：<5W
■.组网台数：分补≤12台
......................总台数≤24台
2).输出方式：通讯式控制输出，控制本公司智能电容器。
5、机械安装和电气接线
■.机械安装：在屏柜上开一151×151mm的方孔，将控制器从屏前推入方孔内，把配给的紧固件插入安装槽中，上紧螺丝
即可把控制器固定在屏上。
■.电气接线：电气接线按控制器壳上电气接线原理图及输出端子定义准确接线。
说明：
1、通讯接口(13.14)应接至柜内的智能电容器上的端子1(485B),2(485A)并接即可；电压采样(1.2.3.4)取自电容柜开关
出线端，电流采样(5.6.8.9.11.12)应接进线柜的一次电流互感器输出端；
2、连接电缆要求：
电压回路：额定电压1KV,1.5平方毫米铜导线
电流回路：额定电压1KV,2.5平方毫米铜导线
485接口：线径0.5～0.75平方毫米铜导线
3、开机前的检查
(1).开机前必须仔细检查接线是否正确，在确认接线无误后，将柜门关好。
(2).合上刀开关，数码管等有显示内容，并且工作指示灯亮且每间隔1-2秒左右闪烁一次，表明控制器工作正常。

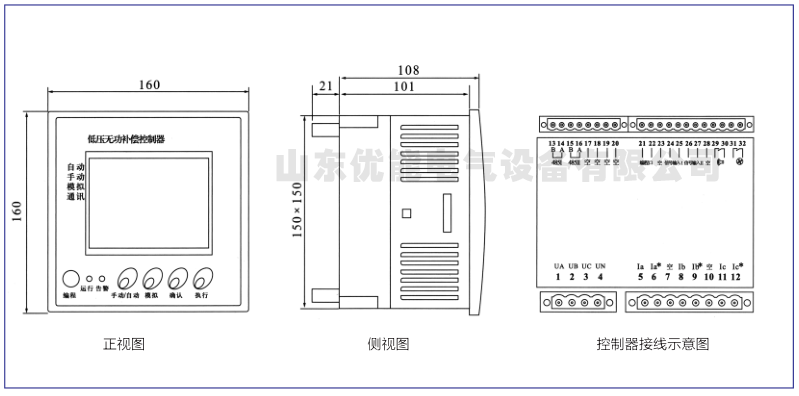

控制器接线示意图 正视图 侧视图
www.sdyndq.cn
20

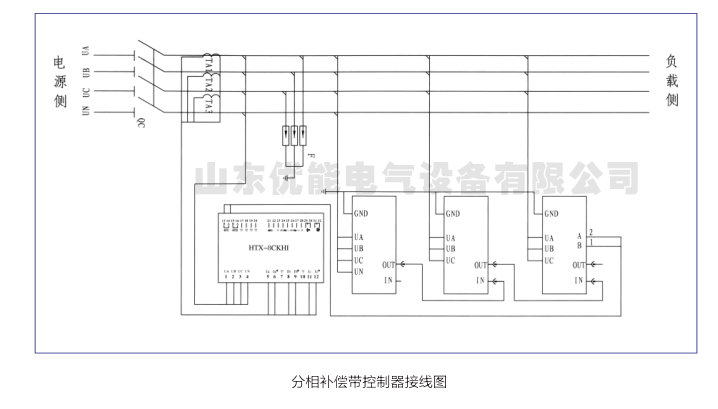

8.5.3.分相补偿控制器与智能电容器接线图
