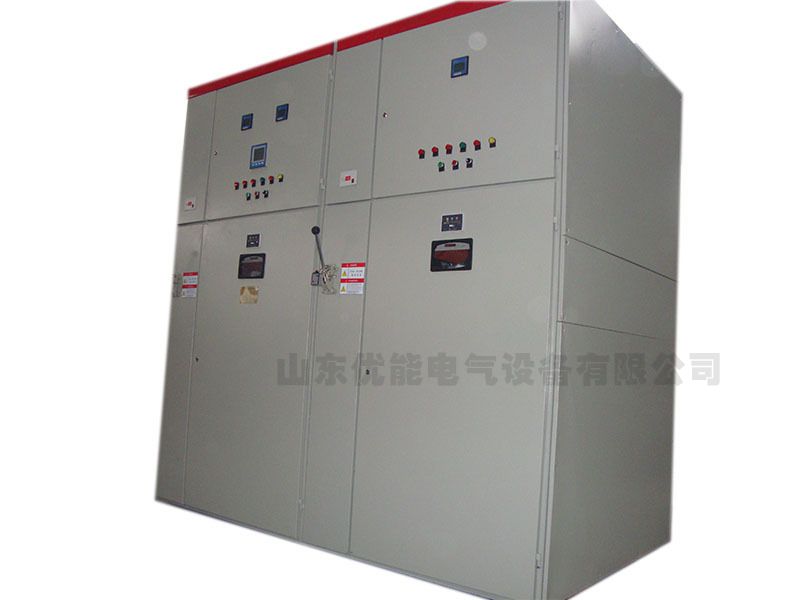

滤波补偿柜与无功补偿柜的区别
发布者：山东优能电气设备有限公司 发布时间：2019-03-19
滤波补偿柜与无功补偿柜的区别
一、综述
普通无功补偿柜装臵实现无功功率补偿是通过投切400V的普通电容器来实现的。 普通电容器的电压等级是400V，过压能力是1.1倍，过流能力是1.3倍。谐波会叠加在基波上对电容器产生冲击，使电容器处于过压过流的状态，极易产生电容器的损坏或谐振事故。电容器的故障会使功率因数下降，功率因数低于0.9供电公司会进行处罚。
滤波补偿装置实现无功功率补偿是通过投切电容电抗LC串联电路来实现的。 滤波电容器的电压等级是480V，过压能力是1.1倍，过流能力是2.0倍。串联滤波电抗器会对电容器实现保护，同时电容器的技术参数较高，所以能实现电容补偿的安全运行。电容电抗串联回路具有调谐频率（P7-189Hz），对低于这个频率的基波呈容性实现无功补偿的功能，对于高于这个频率的谐波电流呈感性，呈现低阻抗的滤波功能，也就是说在实现无功功率补偿的同时滤除系统中的谐波。
二、从谐波对电力系统的影响来说明普通无功补偿与滤波补偿的区别
谐波造成电网污染，电网电压的严重畸变，影响线路的稳定运行和电网的质量，近年来供电部门对此越来越重视，要求用户将系统谐波的畸变率控制在安全线以下，所以普通的无功补偿装臵会淡出市场被滤波补偿所取代。
三、对电力设备的影响来说明普通无功补偿与滤波补偿的区别
A、由于谐波趋肤效应的影响，电缆电线过热，绝缘老化加速，易损坏并导致线间短路和接地故障引起电气火灾和人身电击事故；造成能源浪费同时降低电缆铜排使用寿命；
B、变压器和马达的过热，损坏甚至于烧毁；
补偿功率因数的装臵上还可能由于谐波的放大，产生并联电容器过热、损坏或谐振事故；
C、断路器及漏电保护装臵、接触器、热继电器等电气保护元件过热，失灵，误动作，接地保护装臵功能失常；
D、中性线过负荷、发热，甚至于烧损、着火；
E、谐波导致继电保护装臵误动作，导致开关元件误动作，使电气测量仪表计量不准确；
F、谐波在负载与负载间相互影响，降低了生产设备的操作精度与工艺准确度。
普通无功补偿完全没有消谐功能，滤除谐波最经济的方法就是使用滤波补偿装臵来实现无功补偿与滤除谐波的双功能。
四、产生对计算机网络、通信、有线电视等弱电系统设备的干扰，从这方面说明普通无功补偿与滤波补偿的区别
现代工程项目非常重视弱电系统的安全运行，所以滤波补偿装臵取代无功补偿装臵是科技发展的需要。
无功补偿装臵调谐，应该理解为无功补偿装臵在投运的系统中规避某一段频带的调谐，比如设计规范中的4.5%-6%电抗率，就是规避了5次及5次以下的谐波，这样就放大5次以下的谐波，对5次及5次以上的谐波有一定的吸收和抑制作用。但是吸收和抑制效果一般来说不会超过50%。然而当滤波装臵的调谐就是将滤波装臵设计的某一谐振频率调试出来，让其在系统中吸收更多的这一频率的谐波，所以吸收效果会更好，一般单调谐滤波器吸收效果能达到70%。当然滤波装臵的调谐同样对这一频率后的谐波有一定的吸收和抑制效果！除非系统中存在其他容性补偿或者负载才会造成调谐的频率吸收，高于这一频率的某些谐波是放大的，这种情况也有，看什么负载类型。
